ROSS- DEA-8805 DUAL HIGH PERFORMANCE EQUALIZING DISTRIBUTION AMPLIFIER

Zwei unabhängige Kanäle für die Verteilung von HD / SD SDI

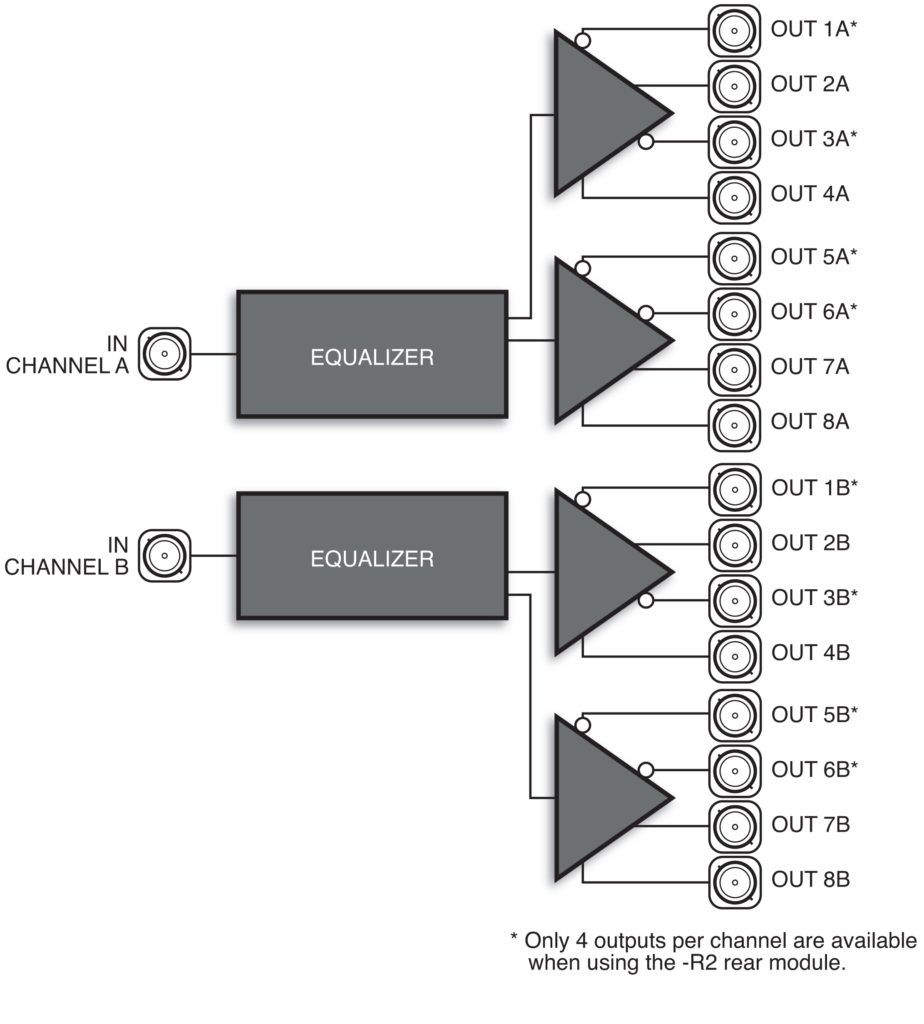

Diagramm

nach Oben

Überblick

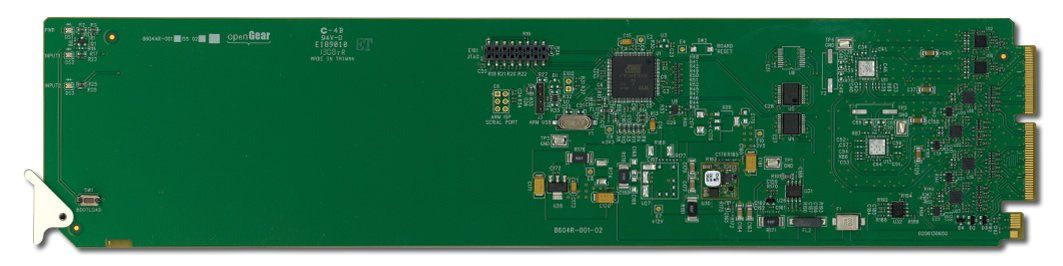

Der DEA-8805 ist ein 2-Kanal-HD/SD-Verteilerstärker, der unter Verwendung der neuesten Technologie neu entwickelt und optimiert wurde, um die beste EQ-Leistung der Branche zu erzielen und der Kabellängen bis zu 200 m bei HD bietet. Die Entzerrung wird für alle gängigen seriellen Digitalsignale, einschließlich HD / SD SDI, durchgeführt. Durch die Verwendung nicht invertierender Ausgangstreiber mit dem -R2-Rückseitenmodul ist dies ideal für die Verteilung von DVB-ASI-Signalen.

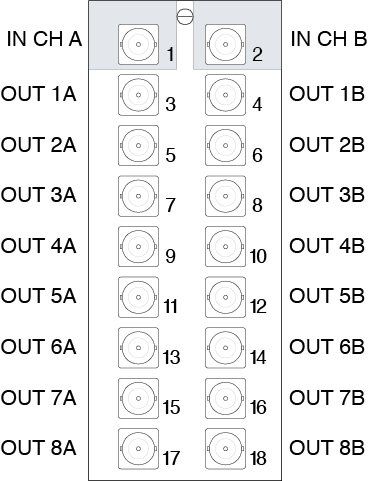

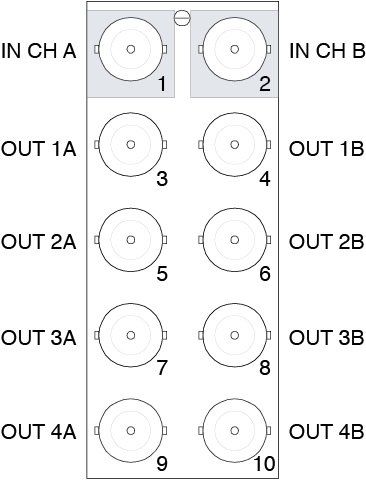

Mit bis zu 8 Ausgängen pro unabhängigem Eingangskanal kann die DEA-8805 in platzbegrenzten Umgebungen als Dual 1×8 DA verwendet werden, wenn sie mit dem -R2H HD-BNC-Rückmodul gepaart wird. Diese Konfiguration ermöglicht bis zu 20 1×8 DAs in einem einzigen openGear®-Rahmen unter Verwendung von 10 Karten. Mit dem standardmäßigen 10 BNC-Rückseitenmodul -R2 arbeitet die DEA-8805 als dualer 1×4-Verteilungsverstärker.

Jeder Kanal ist völlig unabhängig und kann mit unterschiedlichen Datenraten betrieben werden. LED-Anzeigen an der Vorderseite des Moduls zeigen das Vorhandensein von eingehenden Videos und die Datenrate für jeden unabhängigen Kanal an.

nach Oben

Funktionen

2 unabhängige Kanäle für die SDI-Verteilung auf einer Karte
Entzerrt alle SDI-Signale von 143Mb/s bis 1,485Gb/s
Nicht-invertierende Ausgänge, unter Verwendung des -R2-Rückseitenmoduls, perfekt für die DVB-ASI-Verteilung
Eingangs-EQ HD - 200m @1.485Gb, SD -500m @270Mb
Automatische Erkennung der eingehenden Datenrate
Standardmäßige BNC- und HD-BNC-Rückseitenmodul-E/A-Optionen
Bis zu 20 Kanäle mit 1×8-Verteilung in einem einzigen Bild
LED-Anzeigen für Signalanwesenheit und Datenrate für jeden Kanal
Hervorragende Spezifikationen für die Eingangs-/Ausgangs-Rückflussdämpfung
10 DEA-8805-Karten in den OG3-FR-Rahmen
5 Jahre übertragbare Garantie
