ROSS- HDC-8223A (-S) HD MONITORING DOWN CONVERTER AND DISTRIBUTION AMPLIFIER

Eine ausgezeichnete Lösung für 3G- und HD-Monitoring, Abwärtskonvertierung und Verteilung mit konfigurierbarem SD und/oder

Composite-Analogausgänge mit optionalem analogen Audioausgang und Framesynchronisator

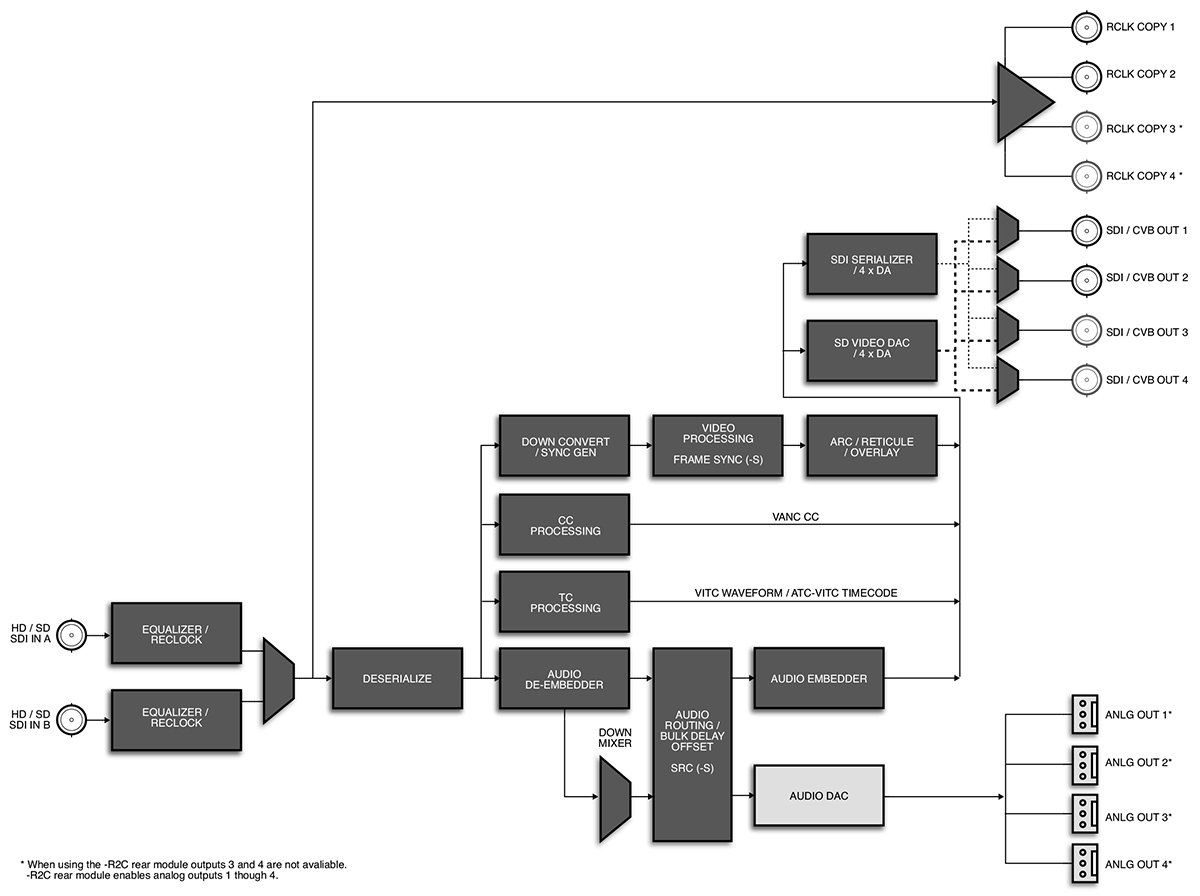

Diagramm

nach Oben

Überblick

Der HDC-8223A ist ein 2-Eingang/4-Ausgang 3G/HD/SD-Verteilungsverstärker mit Reclocking, kombiniert mit 4 per Software konfigurierbaren analogen Composite- oder SDI-Digitalausgängen mit 10-Bit-HD-Abwärtskonvertierung. Der HDC-8223A verfügt über 2 Eingänge, die manuell ausgewählt oder im automatischen Failover-Konfigurationsmodus eingerichtet werden können.

Der HDC-8223A-S fügt einen Video-Frame-Synchronisierer mit voller Frame-Verzögerungssteuerung hinzu und verfügt über eine Audio-Abtastratenkonvertierung für störungsfreies Audio, wenn ein Frame hinzugefügt oder gelöscht wird.

Die HDC-8223A verfügt über eine vollständige Bildformatkonvertierung am Ausgang mit Gitternetzüberlagerungen für volle Blendenöffnung und sicheren Bereich sowohl in 16×9 als auch in 4×3. Eingebettete Audio-, Timecode- und EIA-608-Untertitel werden beibehalten und an die Ausgänge weitergeleitet. Der HDC-8223A unterstützt alle gängigen Standard- und High-Definition-Videoformate einschließlich 1080p/50, 1080p/59.94, 1080psF/.98, 1080pSF/23.98, 1080p/29.97, 1080p/25,1080p/23.98, 1080i/29.97, 1080i/25, 720p/25, 720p/29.97, 720p/50, 720p/59.94, 486i/29.97, 576i/25.

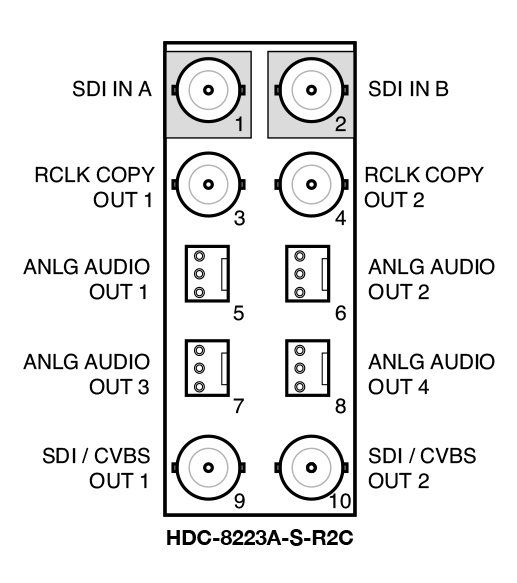

Mit dem -R2C-Rückseitenmodul unterstützt der HDC-8223A Audio-De-Embedding mit 4 analogen Audioausgängen.

nach Oben

Funktionen

Unterstützt alle gängigen Formate:

1080p: 23.98, 25, 29.97, 50, 59.94
1080pSF: 23.98
1080i: 25, 29.97
720p: 25, 29.97, 50, 59.94
480i: 29.97
576i: 25

4 neu getaktete DA-Ausgänge
4 per Software wählbare SDI-Digital-/Analog-Verbundausgänge
Full HD zu SD ARC-Funktionalität bei Ausgabe 16:9, 14:9, 4:3 Center Cut
SD zu SD ARC-Funktionalität 16:9 / 4:3
Gitternetzüberlagerung mit Sicherheitsbereich und Fadenkreuz
Eingebettetes Audio, Timecode und EIA-608 bleiben von der Eingabe bis zur Ausgabe erhalten
Integrierter Audio- und Videoverstärker
Optionale analoge 4-Kanal-Audio-De-Embedding-Funktion verfügbar
Rahmen-Synchronisiergerät (HDC-8223A-S)
Bietet vollständige vertikale und horizontale Offset- und Frame-Verzögerungssteuerung. (HDC-8223A-S)
Störungsfreie Behandlung von eingebettetem Audio, wenn ein Frame fallengelassen oder dupliziert wird. (HDC-8223A-S)
5 Jahre übertragbare Garantie
Leistung: 8 Watt
